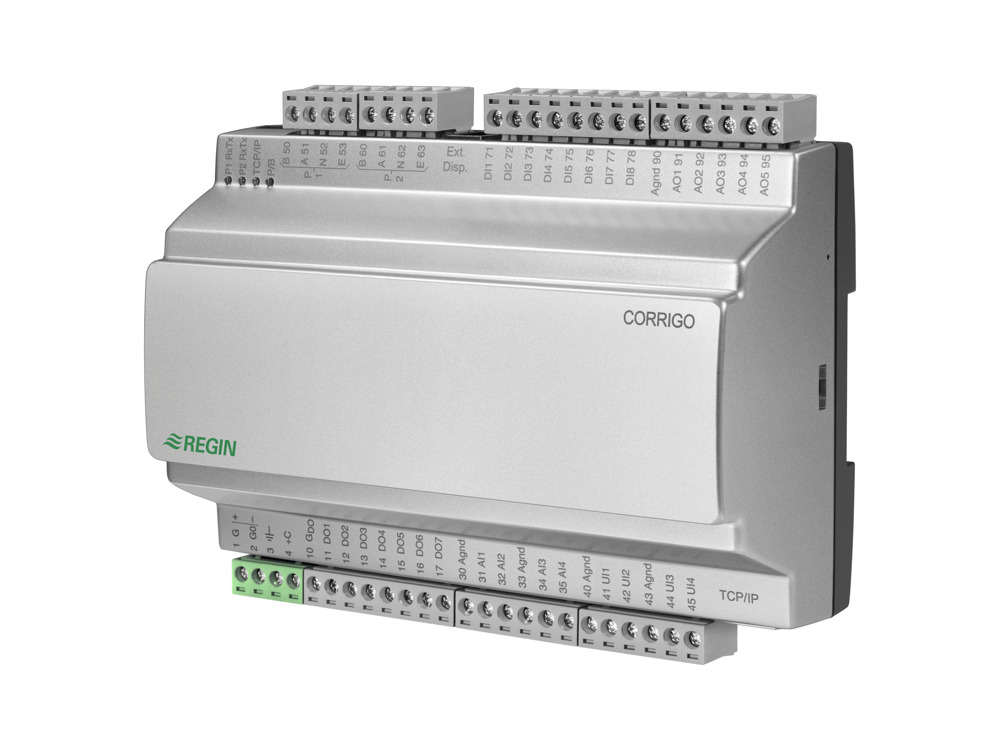

E152W-3 Corrigo - controllore per ventilazione e riscaldamento
Questo articolo è fuori produzione
Corrigo viene fornito precaricato con applicazioni per il controllo della ventilazione e del riscaldamento (ad eccezione dei modelli M-Bus che possono essere usati solamente per applicazioni di riscaldamento).
Corrigo ventilazioneCorrigo in modalità ventilazione, è progettato per il controllo delle unità di trattamento aria con controllo della temperatura, ad 1 o 2 velocità di funzionamento o, in alternativa, controllo della pressione o della portata d’aria in mandata e in ripresa, controllo dell’umidità cosi come altre comuni applicazioni per la ventilazione.
Corrigo riscaldamentoCorrigo in modalità riscaldamento è progettato per il riscaldamento e lagestione caldaie negli edifici. Il regolatore controlla fino a 3 sistemi di riscaldamento e 2 circuiti DHW. Corrigo riscaldamento possiede inoltre un controllo caldaia integrato per un totale di 4 caldaie. Puo’ inoltre controllare un circuito di raffreddamento con il controllo del punto di rugiada.
Naviga questa pagina
Caratteristiche
| Ingressi | 8 |
|---|---|
| Uscite | 7 |
| Porte di comunicazione | 2 |
| Tensione di alimentazione | 24 V AC ± 15 %, 50...60 Hz o 21...36 V DC |
|---|---|
| Potenza assorbita | 8 VA, 4 W (DC), model E…W-3: 12 VA, 6 W (DC) |
| Temperatura ambiente | 0…50°C |
| Temperatura di stoccaggio | -20…+70°C |
| Umidità ambiente | Max. 90% RH |
| Grado di protezione | IP20 |
| Attacchi | Morsetti a innesto, 4mm 2 |
| Backup memoria | Batterie a lunga durata con back-up prolungato di tutte le impostazioni e dell´orologio |
| Display | LCD retroilluminato (blu), 4 righe di 20 caratteri |
| Montaggio | Guida DIN o quadro |
| Numero di moduli DIN | 8,5 |
| Dimensioni (LxPxA) | 149 x 121 x 60mm |
| TCP/IP | Webserver, EXOline, Modbus, BACnet/IP, CLOUDigo |
| RS485 | EXOline, Modbus, BACnet MS/TP |
| Porte M-Bus | Comunicazione M-Bus |
| Ingressi analogici (AI) | Per sensori PT1000 (precisione ± 0.4°C) o 0...10 V DC (precisione ± 0.15 % del segnale massimo di uscita). Risoluzione 12 bit nella conversione A/D |
| Ingressi digitali (DI) | Contatti liberi da potenziale |
| Uscite analogiche (AO) | 0...10 V DC, 1mA, protette da cortocircuito |
| Uscite digitali (DO) | Uscite Mosfet, 24 V AC o DC, 2 A continua. Max. 8 A totali. |
Software & documentazione
Scheda prodotto
Istruzioni
Manuali
- Corrigo ventilation 3.6 (EN)
- Corrigo heating 3.4 (EN)
- Corrigo ventilation 3.X user guide (EN)
- Corrigo heating 3.3 user guide (EN)
- Corrigo ventilation 3.X user guide (TR)
- Corrigo ventilation 3.X user guide (DA)
- Corrigo ventilation 3.X user guide (LV)
- Corrigo ventilation 3.X user guide (SK)
- Corrigo ventilation 3.X user guide (ES)
- Corrigo ventilation 3.X user guide (SI)
- Corrigo ventilation 3.X user guide (HU)
- Corrigo ventilation 3.X user guide (RU)
- Corrigo ventilation 3.X user guide (RO)
- Corrigo ventilation 3.X user guide (CZ)
- Corrigo ventilation 3.X user guide (PT)
- Corrigo ventilation 3.X user guide (PL)
- Corrigo ventilation 3.X user guide (NO)
- Corrigo ventilation 3.X user guide (LT)
- Corrigo ventilation 3.X user guide (IT)
- Corrigo ventilation 3.X user guide (NL)
- Corrigo ventilation 3.X user guide (FI)
- Corrigo ventilation 3.X user guide (ET)
- Guida utente, applicativo per la ventilazione
Altra documentazione
- Corrigo ventilation variables for EXOline Modbus and BACnet 3.6 (EN)
- Corrigo/Exigo heating variables for EXOline Modbus and BACnet 3.4 (EN)
- CAB-STD2-3 Corrigo ventilation 3.6 editable (EN)
- CAB-STD1-3 Corrigo ventilation 3.4 editable (EN)
- CAB-STD1-3 Corrigo heating 3.4 editable (EN)
- Information on updates in Corrigo ventilation (from version 3.3-1-25) (EN)
- Information on updates in Corrigo heating (from version 3.3-1-06) (EN)
- Env. decl. (EN)
- Corrigo ventilation 3.6 BACnet EDE
- Corrigo ventilation 3.6 BACnet Object Types
- E152W-3, CE decl. (EN)
Accessori
DIsplay grafico touch screen esterno
Display esterno
Espansione Ardo con 15 I/Os
Kit di montaggio fronte quadro, per unità EXOcompatct/Corrigo/Exigo Ardo
Cavo per connessione RS232
Batteria per EP1011, EXOcompact, Corrigo e Exigo
Software di configurazione per Corrigo 3.6 e versioni precedenti
Cavo per connessione USB
Espansione Ardo con 28 I/Os
Espansione Vido con 19 I/Os
