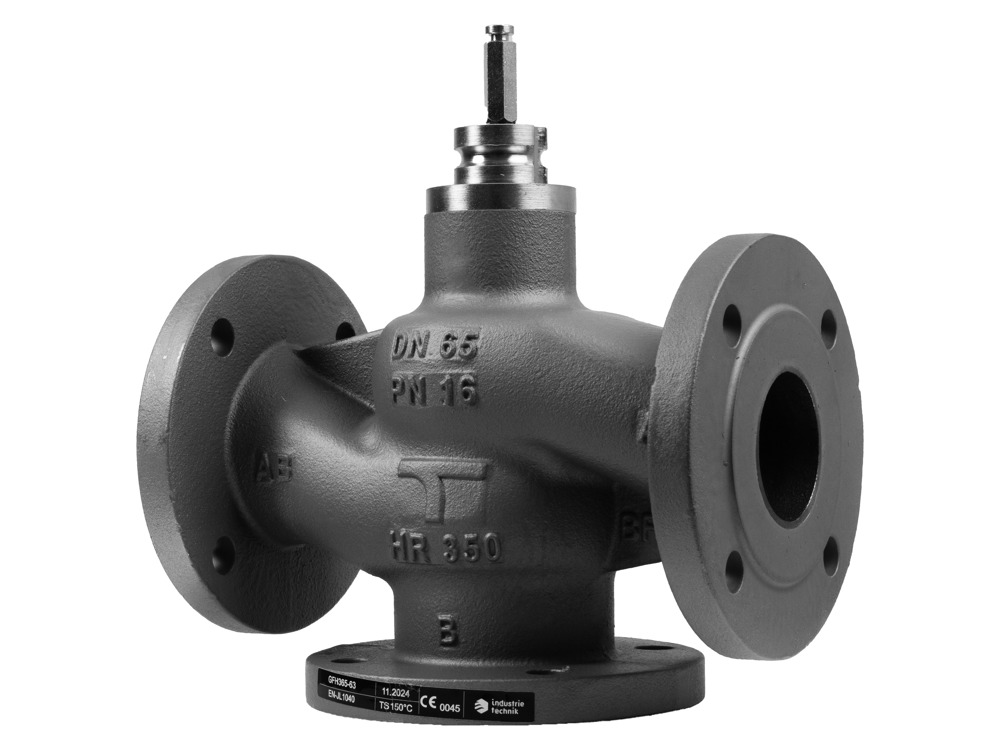

GFH365-50 GFH2/GFH3 - valvole di controllo a 2 e 3
Valvole di controllo, vie DN15-150, kvs 2.5-315, standard DIN, per l’uso nei sistemi di riscaldamento, raffreddamento e ventilazione. Da accoppiare agli attuatori RVAN.
Caratteristiche
| Capacità di regolazione | 100:1 |
|---|---|
| Corsa | 30 mm |
| Diametro nominale | DN65 |
| KVs | 50 m³/h |
| Pressione diff. max | 600 kPa |
| Temperatura del fluido | -10…150 °C |
| Attuatore | RVAN18, RVAN25 |
| Applicazione | Riscaldamento, Raffreddamento, Ventilazione |
|---|---|
| Pressione nominale | PN16 |
| Tipi di collegamento | Flangiato according to EN 1092-2 |
| Caratteristiche di portata | Equipercentuale |
| Perdita | 0.0 % of Kvs (Senza perdite) |
| Fluido | Acqua calda, Acqua fredda, Acqua miscelata con glicole (max. 50% glicole) |
| Direzione di chiusura | Quando lo stelo viene spinto verso l'esterno |
| Collegamento all'attuatore | Standard per attuatori RVAN18.../RVAN25... |
| Temperatura del fluido | -10…150 °C |
| Corpo | Ghisa grigia EN-GJL-250, EN-JL1040 |
| Sede | Ghisa grigia EN-GJL-250, EN-JL1040 |
| Otturatore | Ottone CW614N |
| O-ring | EPDM |
| Premistoppa | Ottone CW614N |
